Detteción De Retorno De Llama

Detección de retorno de llama más rápida y sensible con la tecnología óptica de detección de chispas

Una caja de combustión que no arde adecuadamente provoca que aparezcan vapores y llamas en ella. Esto aumenta la posibilidad de que los materiales combustibles y las chispas entren en el alimentador de tornillos y que puedan pasar los sensores térmicos sin ser detectados. Con los rápidos tiempos de respuesta de milisegundos y la elevada sensibilidad, los detectores de retorno de llama de Atexon son mucho más fiables y disparan el sistema de extinción que solamente utiliza una pequeña cantidad de agua gracias al diseño y la ubicación de las boquillas optimizadas.

Entre las características opcionales se incluyen una alarma GSM, una función de enfriamiento por pulsos, una función de control de tornillos y una función de monitorización térmica de los tornillos.

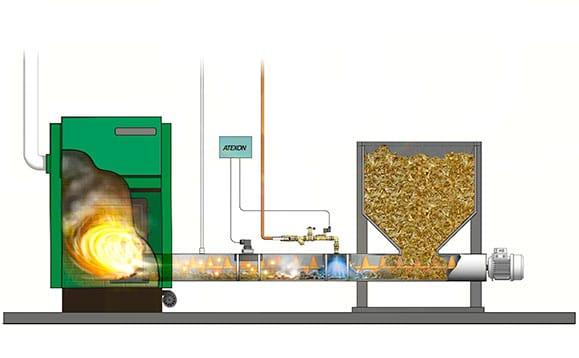

Principio operativo del detector de retorno de llama

1. El detector de retorno de llama se coloca en un tornillo o un punto de liberación entre dos tornillos.
2. La unidad de extinción se coloca a unos 0,5 metros del detector de retorno de llama.
3. La salida del control de tornillos del protector de retorno de llama está unido al sistema de automatización de la caldera.
4. El protector de retorno de llama tiene una fuente de alimentación de 230 Vca.
5. Según la aplicación, se instala un aumentador de la presión del agua o un tanque de agua.
6. Los sensores térmicos del sistema de protección de retorno de llama están colocados a 0,5-1 metros del cabezal de combustión.

Al detectar el retorno de llama, se dispara la secuencia de extinción con agua que normalmente dura 10 segundos después de que se detecte la última chispa. La secuencia de extinción se detendrá automáticamente. Los sensores térmicos miden la temperatura del cabezal de combustión y controlan la unidad de extinción con impulsos si la temperatura aumenta por encima de 75 °C o 165 °F. A 95 °C o 200 °F, se dispara la extinción de manera continua. La secuencia de extinción se detendrá cuando la temperatura descienda por debajo de 75 °C o 165 °F.
